Hab mich neu montiert

[horst]

Ja ich denke das ist cool. Ne Platte ist auch immer nützlich wenn sie Okularlöcher hat. Vielleicht kriegen wir ja gemeinsam was hin...

[wurzelwaerk]

Wünsche schöne Weihnachten gehabt zu haben!

Na dann gib mal Maße an für Deine Platte bitte ...
Wie dick hättest Du sie gerne und wo sollen welche Okularlöcher hin?
Hab Lochkreissägen für 1,25" und 2" hier.
Als Scharniere z.B. sowas: http://www.ganter-griff.de/?cmd=normblatt&guid=96d12c2d-2eed-40d7-9fb3-0b1643df0152&LCID=1031&pageID=14
oder so: http://www.ganter-griff.de/?cmd=normblatt&guid=f790a5a8-a733-43e0-a616-e9a9c62db40f&LCID=1031&pageID=14
auch ganz hübsch: http://www.ganter-griff.de/?cmd=normblatt&guid=41a8ab21-9aaf-4827-bfb3-5c729faad2c9&LCID=1031&pageID=14
Oder lieber einen durchgehenden Stift/Schraube, den man ggfs. sichern kann mit einem Sterngriff?

Wie breit sind Deine Stativbeine bzw. die Fläche zum anschrauben eines Scharniers?

Sie würde dann rundherum noch einen Rand bekommen, damit nix runterrollt.
Als Oberflächenbehandlung könnte ich Osmo Hartwachs oder Bootslack klar anbieten.

[horst]

Mensch Ralf was ist den das hier, wie machen wir denn das? Soll ich mal vorbeikommen mit der ganzen Kiste?

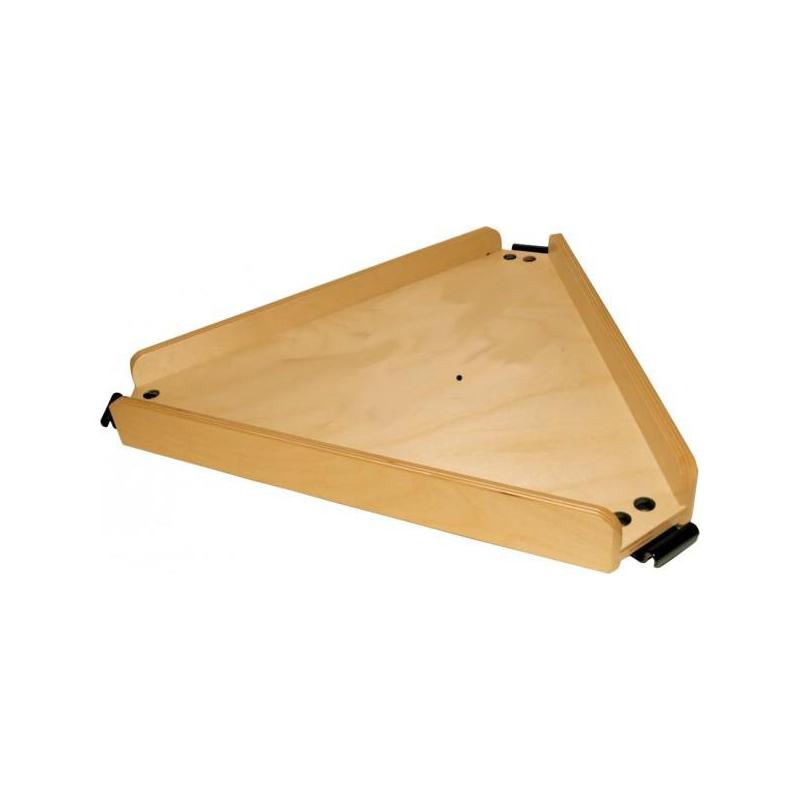

Hab mal nachgesehen, Berlebach baut sowas mit 37 cm Seitenlänge, das würde schon passen:
http://nimax-img.de/Produktbilder/zoom/20818_1.jpg
Dicke und Scharniere bzw. Stifte: keine Ahnung, vielleicht 10...12mm; weiß wirklich nicht. Was Du nimmst ist o.k.
Hätte gern 3 mal 2" und 3 mal 1,25" Löcher, wenn das passt.
Die Beine sind 105 mm breit, die inneren Streben 63 mm mit abgerundeten Aussparungen ca. 36 mm. Siehst ja die Bilder oben.
Weiß nicht wo man da am besten rangeht, warscheinlich direkt in die Aussparungen, auch wenn nicht soooo viel Platz ist.
Oberflächenbehandlung ist egal, was einfacher geht, Bootslack ist doch sehr aufwändig oder?
Sach mal was, wie kann ich mich nützlich machen?
BG
M.

[achim55]

Hallo Mathias,

sieht ja echt gut und vor allem stabil aus, deine neue AZ Montierung.
Wär ja was zum schnell mal gucken geh´n. Und bei dem Preis kann man nich viel verkehrt machen, oder?
Kannst du mal den Link bzw. die Kontaktoption zu diesem Deal preisgeben, ich glaub dein Foto hat mich überzeugt.

Gruß und cs Achim

[wurzelwaerk]

Hi,
was soll los sein - ich bastel mal ein wenig, bevor das Werkzeug vor Langeweile stirbt.

Dann geh ich mit den 37cm Kantenlänge mal 8-10mm Multiplex holen...
Die Scharniere würde ich in Deinem Fall an den äußeren Beinteilen befestigen, dann bleibt es höhenverstellbar ohne Einfluß auf den Anstellwinkel der Beine.
Ich schau mal nach geeigneten Scharnieren mit ca. 60mm Breite (passt zu meinen Beinen).
Für Dich mach ich dann 3 Holzstückchen in 105mm fertig, die Du von innen an die Beine schraubst, daran dann je eine Scharnierhälfte.

Du brauchst deswegen jetzt nicht vorbei kommen. Wenn ich alles fertig habe können wir uns ja zum Zusammenbauen treffen.

Guten Start ins Neue Jahr, Ralf

[horst]

Oh Dank Dir, sehen uns ja vielleicht am Freitag!
Bis dahin
m.

[wurzelwaerk]

Sooo - die Säge, das Schleifpapier und der Leim waren heute fleißig...

Hier im Rohzustand, eine für Matthias, eine für mich


und dann bekommen die Ablagen ihren Rand


Wenn das getrocknet ist, werden die Ecken noch angeschrägt/gerundet und alles noch mal nachgeschliffen.
Anschließend kriegen sie eine zweite Haut aus Hartwachs.

[horst]

Oh sieht das schön aus!

[wurzelwaerk]

Heute wurden die geleimten Teile noch mal verschliffen und dann lackiert.
Ich wusste garnicht, das 2°C soooo kalt sind...
Jetzt hängen sie draußen im Schuppen zum trocknen - drinnen hätte ich mir das nicht geben wollen, das Zeug stinkt gewaltig, trotz Öko.
Aber das kannte ich ja schon von meinem Astrostuhl.

Schönen Sonntag noch.

[wurzelwaerk]

Ich komm monentan einfach nicht weiter, der 2. Anstrich fehlt noch. Bei -16°C verweigert der Pinsel die Arbeit, watt ein Sensibelchen...
Und nach Lanzarote wollte ich es nicht mitnehmen.
Alle nötigen Montageteile sind da.

[horst]

Hallo, hallo,

nochmals Dank für all Dein tun! Heute früh selbst hier in der Stadt -14°C. Das lockt auch nicht nach draußen, habs gestern mal hier im Garten versucht, schön klar isses ja. Lange hält man da nix aus!
Beste Grüße
Matthias

[wurzelwaerk]

Soooo - es ist vollbracht.
Das ist meine, die hat nur 3 Löcher auf der Unterseite und wird auf 3 Haken gehängt, die ich in die Beine eingeschraubt habe:


Und hier die für Matthias - die drei Holzbrettchen kommen dann von innen an die Beine geschraubt:


Die Bolzen sind verlustsicher mit einer Mutter am Scharnier befestigt, darum die gesenkten Löcher von unten.


Nur noch 3 Stativbeine dazudenken...

[appollo]

geilo!!!

[horst]

Na das sieht doch wunderbar aus - schreie ich heraus!
